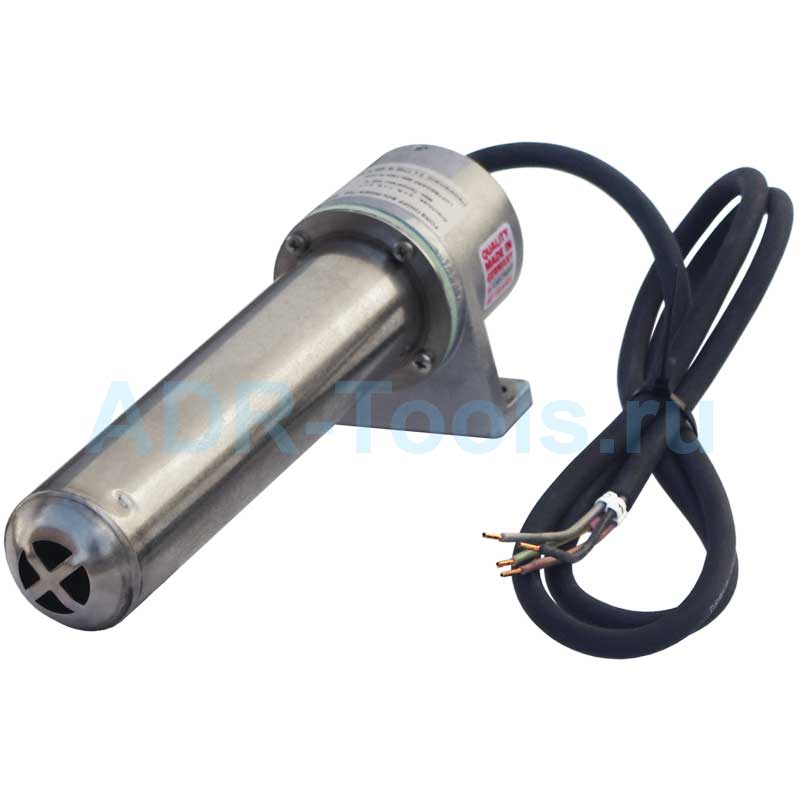

FORSTHOFF F1070-3111 TYPE-5000-3111 нагреватель воздуха 230 В 3x1700 Вт

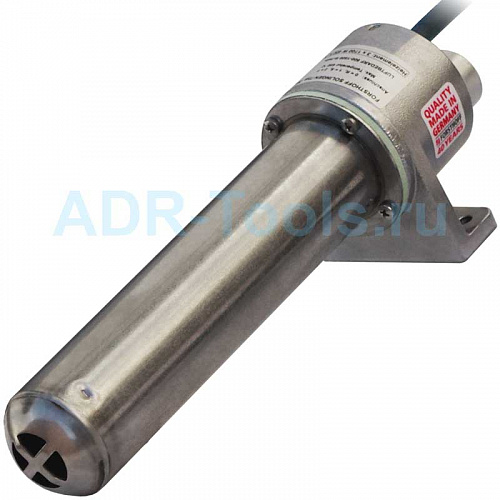

FORSTHOFF F1070-3111 TYPE-5000-3111 нагреватель воздуха 230 В 3x1700 Вт

Описание товара "FORSTHOFF F1070-3111 TYPE-5000-3111 нагреватель воздуха 230 В 3x1700 Вт"

Общее описание нагревателя

TYPE-5000-3111 – электрический промышленный нагреватель воздуха TYPE-5000, оснащенный керамическим нагревательным элементом арт. F3111 – довольно бессмысленным для подключения к 1-фазной сети питания. Нагреватель предназначен для стационарной установки и использования в составе технологических линий, с подачей воздуха от внешнего компрессора.
Нагреватель TYPE-5000 отличается простой и надежной конструкцией, без какой-либо электроники. Защитного экрана от ожогов тоже нет.

Фиксированная мощность нагрева

Воздухонагреватель TYPE-5000 – органы управления

Нагреватель TYPE-5000 имеет фиксированную мощность нагрева.

На задней стороне нагревателя находятся только шнур питания и патрубок для подачи воздуха; какие-либо переключатели или ручки настройки отсутствуют.

По окончании работы следует отключить внешнюю коммутацию питания нагревателя. Рекомендуется дождаться, пока поток воздуха остудит нагреватель до температуры, терпимой для руки. Затем перекрыть подачу воздуха.

Коммутация и мощность нагрева

Выбор напряжения питания: Выбор мощности, Вт: В данной комплектации нагревательный элемент арт. F3111 имеет три спирали, каждая рассчитана на напряжение 230 В и имеет номинальную мощность 1700 Вт. Внутри элемента спирали соединены по схеме "треугольник", которая эффективна для 3-фазной сети.
Схема подключения нагревательного элемента Forsthoff 3x230 V

Схема подключения нагревательного элемента Forsthoff 3x230 V

При подключении к сети питания по рекомендованной схеме производителя (см. рис.) спирали №1 и №3 работают на полную мощность, а спираль №2 не работает совсем. Имеем совокупную мощность 2x1000=2000 Вт, с рабочей силой тока (по нулевому проводу) около 14,8 А и пусковым током 16,4 А.

Однако данный нагреватель будет работать эффективно при 3-фазном питании с напряжением между фазами в пределах 230 В – например, при использовании внешнего контроллера. В этом случае получим максимальную совокупную мощность 5100 Вт, с рабочей силой тока сети около 16 А и пусковым током 17,8 А.

В качестве опции на TYPE-5000 можно установить другой керамический нагревательный элемент с 2-мя или 3-мя спиралями.

Шнур питания нагревателя

Воздухонагреватели TYPE-3000/5000 – шнур питания

Шнур питания TYPE-5000 рассчитан на стационарное подключение, поэтому не оборудован штепсельной вилкой.

Длина шнура питания 1,3 м.
Оболочка шнура – из термостойкого неопрена.

Шнур имеет 4 провода: 2 фазных, "Ноль" и "Земля".
ВАЖНО: Как показано выше, при подключении к стандартной сети питания фазные провода должны коммутироваться к одной и той же фазе, даже в случае подключения к 3-фазной сети.

Давление, поток и температура воздуха

Конструкция и материалы нагревателя рассчитаны на максимальную температуру выходящего воздуха 700°C.

Нагреватели воздуха TYPE-5000/7500 – поток и температура воздуха

Фактическая температура воздуха определяется потоком и мощностью нагрева. Зная теплоемкость воздуха, несложно посчитать температуру нагрева (см. графики).

Для мощности нагрева 5100 Вт минимально допустимый поток воздуха – 385 л/мин. Меньший поток приведет к нагреву выше 700°C и к возможной поломке нагревателя.

С другой стороны, чрезмерный поток воздуха может привести к турбулентности и обрыву спиралей нагревательного элемента.
Величина потока воздуха через конкретный нагреватель определяется давлением на входе.
Поэтому рекомендации безопасности от производителя касаются давления:
• Оптимальное давление воздуха – 0,4 бар. По непроверенным данным производителя, такое давление на входе TYPE-5000 вызывает поток около 600 л/мин, причем установка любой насадки увеличивает динамическое сопротивление и снижает поток;
• Максимальное давление воздуха – 1 бар.

Основные размеры нагревателя

Воздухонагреватель TYPE-5000 – габаритные размеры

Наружные габариты нагревателя (Д x Ш x В): 301 x 80 x 90 мм.

Для стационарного крепления нагревателя служат 2 монтажных отверстия Ø6,5 мм, расстояние между центрами 60 мм.

Для подключения шланга подачи воздуха – патрубок Ø30 мм.

Посадочный диаметр для возможной установки насадок – 50 мм. Подходящие насадки на строительные фены как правило формируют плоский факел той или иной ширины.

Прочие
Гарантия, мес.	12
Длина шнура питания, м	1,3
Защитный экран	Нет
Количество спиралей	3
Макс давление воздуха, бар	1
Макс. температура нагрева, °C	700
Мин. поток воздуха, л/мин	385
Мощность нагревателя, Вт	5100
Мощность спиралей, Вт	3 x 1700
Напряжение питания, В	220
Настройка температуры	Нет
Оптим. давление воздуха, бар	0,4
Посадочный Ø насадки, мм	50
Применение	Нагрев воздуха для технологических линий
Рабочая масса, кг	1.4
Рабочие габариты, см	30x8x9
Сила тока пусковая, А	17,8
Сила тока рабочая, А	16
Страна производства	Германия
Штепсельная вилка	Нет
Артикул	F1070-3111
