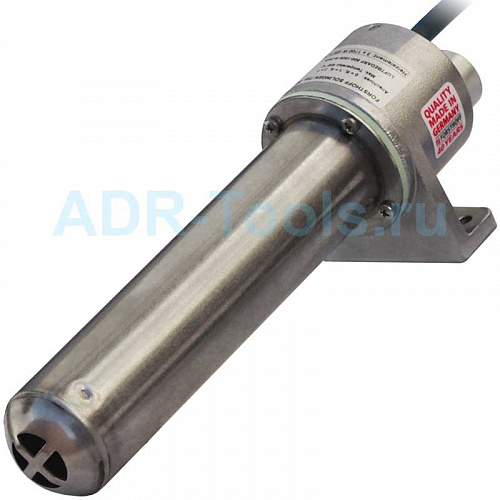

FORSTHOFF F1070-3117 TYPE-5000-3117 воздухонагреватель 400 В 3x2500 Вт

FORSTHOFF F1070-3117 TYPE-5000-3117 воздухонагреватель 400 В 3x2500 Вт

Описание товара "FORSTHOFF F1070-3117 TYPE-5000-3117 воздухонагреватель 400 В 3x2500 Вт"

Общее описание воздухонагревателя

TYPE-5000-3117 – промышленный электрический воздухонагреватель TYPE-5000, оснащенный керамическим нагревательным элементом арт. F3117 – мощным, рассчитанным на 3-фазную сеть, с равномерной нагрузкой на фазы. Воздухонагреватель предназначен для стационарной установки и использования в составе технологических линий, с подачей воздуха от внешнего компрессора.
TYPE-5000 отличается простой и надежной конструкцией, без какой-либо электроники. Защитного экрана от ожогов тоже нет.

Фиксированная мощность нагрева

Воздухонагреватель TYPE-5000 – органы управления

Воздухонагреватель TYPE-5000 имеет фиксированную мощность нагрева.

На задней стороне воздухонагревателя находятся только шнур питания и патрубок для подачи воздуха; какие-либо переключатели или ручки настройки отсутствуют.

По окончании работы следует отключить внешнюю коммутацию питания воздухонагревателя. Рекомендуется дождаться, пока поток воздуха остудит нагреватель до температуры, терпимой для руки. Затем перекрыть подачу воздуха.

Коммутация и мощность нагрева

Выбор напряжения питания: Выбор мощности, Вт: Схема подключения нагревательного элемента Forsthoff 3x400 V

В данной комплектации нагревательный элемент арт. F3117 имеет три спирали, каждая рассчитана на напряжение 400 В и имеет номинальную мощность 2500 Вт. Внутри элемента спирали соединены по схеме "треугольник", которая эффективна для 3-фазной сети.

При подключении к сети питания по рекомендованной схеме производителя (см. рис.) спирали обеспечивают совокупную мощность 3x2500=3000 Вт, с рабочей силой тока в сети около 13,5 А и пусковым током 15 А.

В качестве опции на TYPE-5000 можно установить другой электрический нагревательный элемент с 2-мя или 3-мя спиралями.

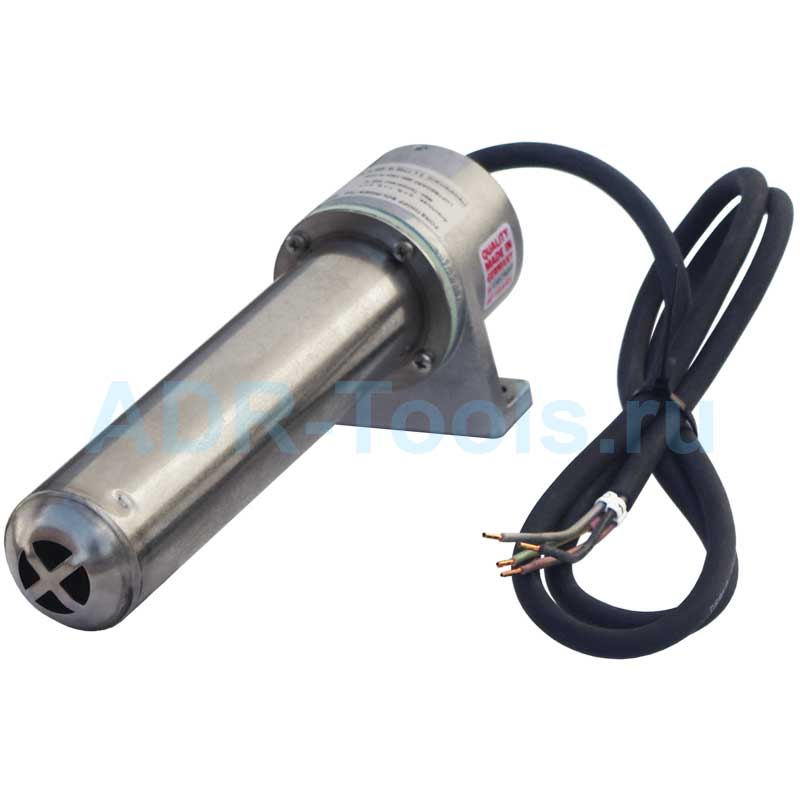

Шнур питания воздухонагревателя

Воздухонагреватели TYPE-3000/5000 – шнур питания

Шнур питания TYPE-5000 рассчитан на стационарное подключение, поэтому не оборудован штепсельной вилкой.

Длина шнура питания 1,3 м.
Оболочка шнура – из термостойкого неопрена.

Шнур имеет 4 провода: 3 фазных и "Земля".

Давление, поток и температура воздуха

Конструкция и материалы воздухонагревателя рассчитаны на максимальную температуру выходящего воздуха 700°C.

Нагреватели воздуха TYPE-5000/7500 – поток и температура воздуха

Фактическая температура воздуха определяется потоком и мощностью нагрева. Зная теплоемкость воздуха, несложно посчитать температуру нагрева (см. графики).

Для мощности нагрева 7500 Вт минимально допустимый поток воздуха – 550 л/мин. Меньший поток приведет к нагреву выше 700°C и к возможной поломке воздухонагревателя.

С другой стороны, чрезмерный поток воздуха может привести к турбулентности и обрыву спиралей нагревательного элемента.
Величина потока воздуха через конкретный воздухонагреватель определяется давлением на входе.
Поэтому рекомендации безопасности от производителя касаются давления:
• Оптимальное давление воздуха – 0,4 бар. По непроверенным данным производителя, такое давление на входе TYPE-5000 вызывает поток около 600 л/мин, причем установка любой насадки увеличивает динамическое сопротивление и снижает поток;
• Максимальное давление воздуха – 1 бар.

Основные размеры воздухонагревателя

Воздухонагреватель TYPE-5000 – габаритные размеры

Наружные габариты воздухонагревателя (Д x Ш x В): 301 x 80 x 90 мм.

Для стационарного крепления воздухонагревателя служат 2 монтажных отверстия Ø6,5 мм, расстояние между центрами 60 мм.

Для подключения шланга подачи воздуха – патрубок Ø30 мм.

Посадочный диаметр для возможной установки насадок – 50 мм. Подходящие насадки для термофена как правило формируют плоский факел той или иной ширины.

Прочие
Гарантия, мес.	12
Длина шнура питания, м	1,3
Защитный экран	Нет
Количество спиралей	3
Макс давление воздуха, бар	1
Макс. температура нагрева, °C	700
Мин. поток воздуха, л/мин	550
Мощность нагревателя, Вт	7500
Мощность спиралей, Вт	3 x 2500
Напряжение питания, В	380
Настройка температуры	Нет
Оптим. давление воздуха, бар	0,4
Посадочный Ø насадки, мм	50
Применение	Нагрев воздуха для технологических линий
Рабочая масса, кг	1.4
Рабочие габариты, см	30x8x9
Сила тока пусковая, А	15
Сила тока рабочая, А	13,5
Страна производства	Германия
Штепсельная вилка	Нет
Артикул	F1070-3117
