Описание товара

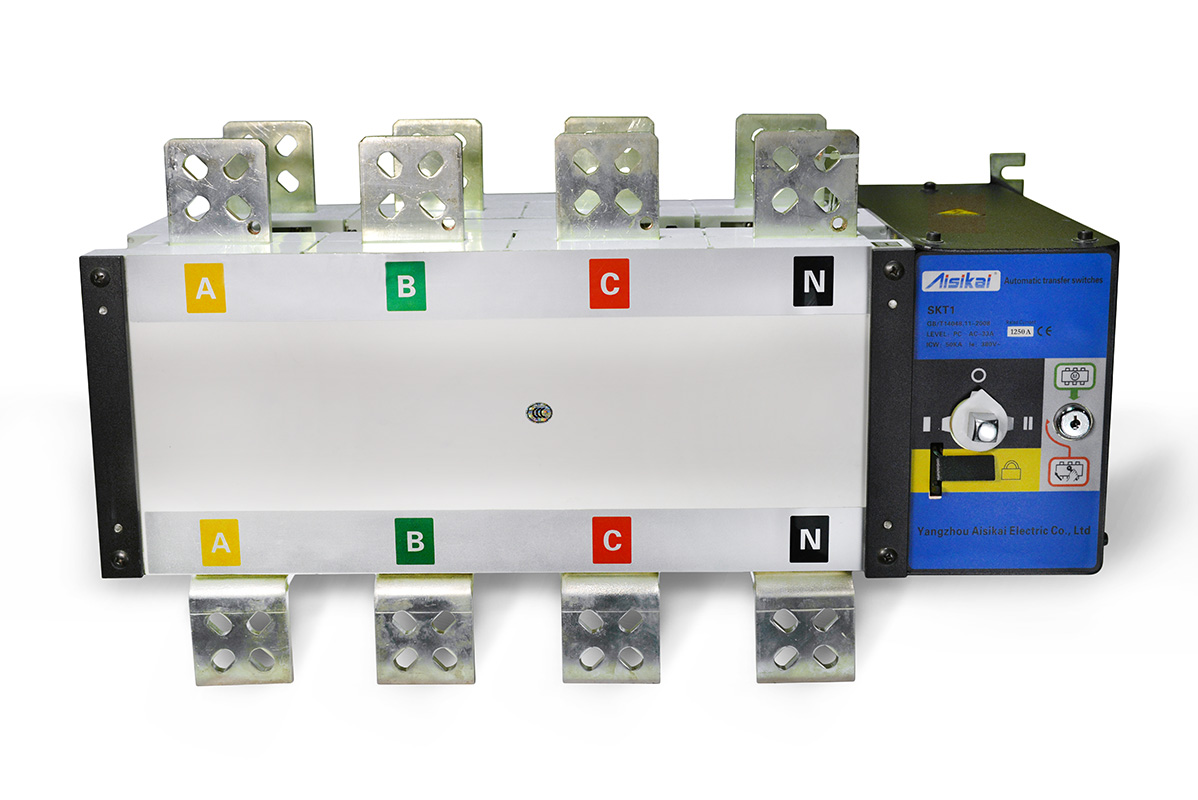

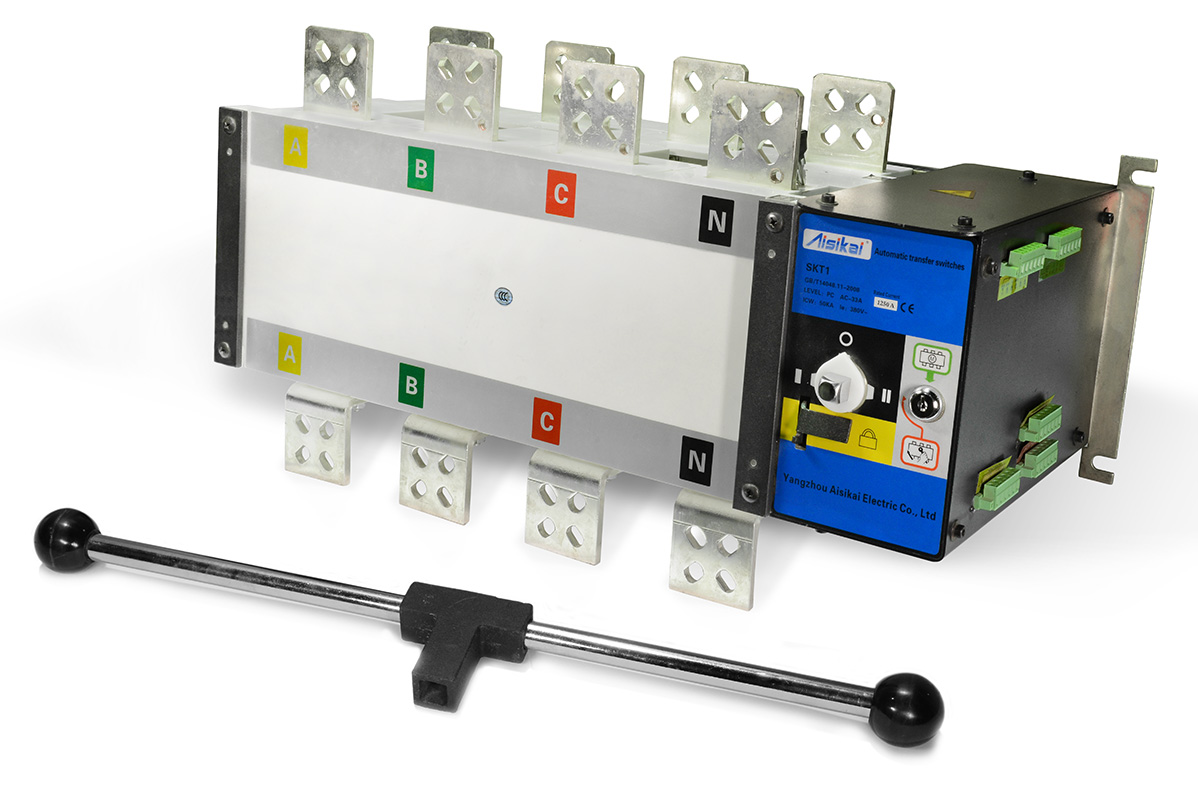

АВР серии SKT, оснащенные двумя входами для подключения источников электроснабжения, в настоящее время является самыми продвинутыми устройствами третьего поколения класса PC и категории AC-33A, обладающими четырьмя рабочими режимами, такими как автоматический, электрический, ручной и блокировка. Эти устройства разработаны для применения в системах распределения электроэнергии низкого напряжения частотой 50/60 Гц и с силой тока 20А-3200А для осуществления надежного переключения между двумя источниками электроснабжения.
Конструктивные составляющие
- • Медь Т2 с высокой степенью очистки 99.99% Подвижные и неподвижные контакты выполнены из меди T2, поверхность которых покрыта серебром высокой степени очистки, а их отключающая способность намного выше по сравнению с переключателями с приваренными серебряными точечными контактами.
- Формовочная смесь из полиэфирной смолы и рубленного стекловолокна Основная часть формовочной смеси усилена стекловолокном с ненасыщенной полиэфирной смолой, которая имеет очень высокие механическую прочность и изоляционные свойства по сравнению с обычным ABS, а также имеет такие преимущества как высокая прочность, стойкость к коррозии и огнестойкость.
- Самовосстанавливающийся электромотор Выбор электромотора с изоляцией из полихлоропренового каучука от влажности и высокой температуры или синхронного двигателя на постоянных магнитах (запатентованная технология), который обладает большим вращающим моментом, низким уровнем шума, продолжительным сроком службы, самовосстановлением в случае перегрева и перегрузки по току и является лучшим по сравнению с электромагнитом.
- Гарантия использования в конструкции качественных компонентов В устройстве применяются электронные компоненты только от хорошо известных производителей, а плата управления производится на собственном OEM заводе по производству электроники, тем самым делая ее надежной в эксплуатации, обладающей высокими техническими характеристиками и продолжительным сроком службы.
Конструктивное исполнение
- Двухрядные контакты Для подвижных контактов применена двухрядная конструктивная компоновка контактов, проводящая область которых вдвое больше, чем у односторонних контактных переключателей.
- Поперечный механизм движения контактов Подвижный контакт осуществляет возвратно-поступательное движение в поперечном направлении, что является преимуществом, выражающимся в виде отсутствие дуги и высокого запаса прочности по сравнению с выключателями с продольным разделением.
- Механическая и электрическая блокировка Прецизионная механическая конструкция гарантирует полное разделение между двумя источниками электроснабжения, а логическое управление от электронного блока управления осуществляет электрическую блокировку.
- Защитное нулевое положение Все устройства этой серии оборудованы защитным нулевым положением, которое используется для одновременного отключения двух источников электроснабжения, делая эти устройства лучшими по сравнению с двухсекционными выключателями в части безопасности.
Функциональные особенности
- Предотвращение возникновения раннего отказа и выхода из строя оборудования В каждой части подвижного контакта, листовая пружина высокой прочности, выполненная из кремнемарганцевой стали, надежно фиксируется в базе, и давление между подвижным и неподвижным контактами удерживает контакт во время процесса переключения и после замыкания контактов переключателя, что предотвращает выход оборудования из строя вследствие возникновения импульса высокого напряжения, вызванного дребезгом контактов или фибрилляцией (распространенной в переключателях на контакторах). Это разработано для применения в таком оборудовании как дизельные генераторы с высокой частотой колебаний.
- Функция изоляции нагрузки Точное безопасное расстояние позволяет эффективно изолировать источник электроснабжения от нагрузки, отвечает требованиям по току утечки, обеспечивает наглядное отображение положения on-off и может управляться под нагрузкой.
- Переключение с перекрытием нулевой линии Эта запатентованная функция используется для предотвращения повреждения оборудования вследствие дрейфа нулевой линии во время переключения коммутатора (опциональная функция).
Эксплуатационные преимущества
- Высокая отключающая способность 8×Iном. номинальная отключающая способность, 10×Iном. номинальная коммутационная способность, 12 кВ номинальное импульсное выдерживаемое напряжение, 120 кА номинальный предел мощности короткого замыкания.
- Категория применения высокого уровня Категория AC-33A; Имеет большое число циклов оперирования, обладающая широким спектром применения по сравнению с AC-33B, которая имеет меньшее число циклов оперирования в своей категории применения.
- Соответствие требованиям систем распределения электроэнергии категорий I и II Хорошие электрические характеристики устройства соответствуют техническим требованиям систем распределения электроэнергии категорий I и II. Устройство имеет более высокую степень ударопрочности по сравнению с АВР, построенным на выключателях нагрузки, для исключения срабатывания основного выключателя, вызванного коротким замыканием одиночной нагрузки.
- Ультра компактный дизайн (20А-100А) Прецизионная механическая конструкция позволяет достичь ультра компактных размеров устройства, а объем собранного электрошкафа составляет только 25% от объема коробки напольной плитки размером 60 x 60.
Соответствие стандартам
- IEC60947-1/GB/T 14048.1-2008 General Provisions for Low-Voltage Switchgears and Control Equipment.
- IEC60947-3/GB 14048.3 Low-Voltage Switchgears and Control Equipment Low-Voltage Switches, Isolators, Isolating Switches and Fuse-Combination Units.
- IEC60947-6-1/GB 14048.11 Automatic Transfer Switching Electric Device
Сертификация
- Сертификат соответствия № ТС RU C-CN.МЮ62.В.01712 Серия RU № 0273787
- CCC, CE, ISO
